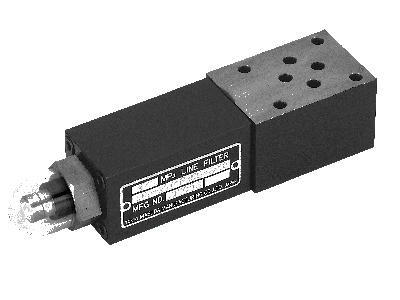

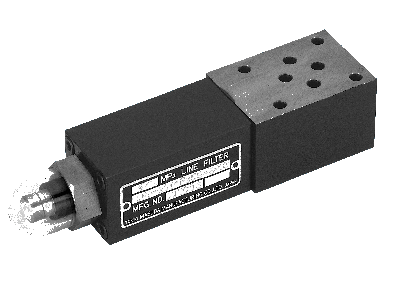

OFI型 モジュラ－フィルタ


■特徴

● 小型・軽量タイプのモジュラー弁対応型フィルタ。
● エレメントの取り出し装着が簡単。
● エレメントの目詰り状態を見る差圧検知器（目視型）を標準で装備。（電気接点付はオプションで用意）
● 安全の為、バイパス機構を標準で装備。

● 最高使用圧力 21MPa
● 試験圧力 31MPa



■一般鉱物油以外の作動油をご使用の際は、一部材質が変わりますのでご指示ください。
水-グリコール系(W) : 一部材質等が変更となります
リン酸エステル系(F) : Oリング・パッキンにフッ素ゴム使用
脂肪酸エステル系(QE) : 一部材質が変更となります


■モデル番号コード  表示例  :  W-OFI-G01-P10P-S
W - OFI - G01 - P 10 P - S
➀
流体の種類
 		 ➁
機種
 		 ➂
シリーズ番号

Pポート
 		 ➃
ろ過精度
(μ表示)		 ➄
エレメント材質
 		 ➅
付属品

➀ 流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系
エレメント
➃エレメント精度
(製作可能範囲)		 ➄エレメント材質
3,5,10,20,40(μ) P(ペーパ)
5~400(μ) S(ステンレス金網)
➅ 付属品
S 目詰り検知器
E 電気接点付検知器
(マイクロスイッチ)

■予備エレメントコード  表示例  :  G01-010P-W
G01 - 010 P - W
OFI
G01用		 エレメント精度
（μ表示） 		ろ材
 		 流体の種類

エレメント精度・材質
ろ材 エレメント精度 予備エレメント材質コード
ペーパ 3,5,10,20,40(μ) P
ステンレス金網 5～400(μ) SW
流体の種類
無記号 一般鉱物油
W 水-グリコール系
F リン酸エステル系
QE 脂肪酸エステル系

■仕様
接続口径・接続方法・流量表 (動粘度32mm²/s,10μ ペーパ)
② 機種
➂ シリーズ番号		 接続面 流量 L/min 圧力損失 MPa 図面及びカタログ
OFI G01 ISO4401-AB-03-4-A
準拠		 30 0.15 図面(pdf)/ CAD(dxf) カタログ(pdf)
総合図(pdf)
取扱説明書(pdf)
