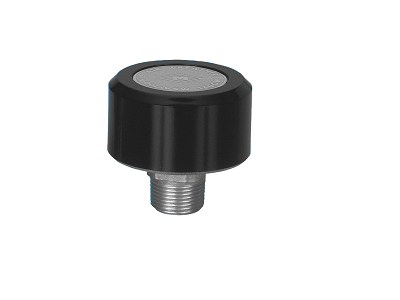

MSA型 エアブリーザ


■特徴

● 本体がアルミ合金の為、堅牢
● 構造が簡潔で、保守が簡単。
● 準引火防止構造の為、安全性に優れている。
● エアエレメントはPVFシート10μ又はステンレス金網を選択可能








■モデル番号コード  表示例  :  S-MSA-60N-SW100
S - MSA - 60N - SW100
➀
仕様
 		 ➁
機種
 		 ➂
シリーズ番号
 		 ➃
エレメント精度・材質
(μ表示)
➀ 仕様
無記号 標準品
S 消防法準拠
（ろ材：ステンレス金網）
➃エレメント
記号 エレメント精度・材質
無記号 10μ PVFシート
SW3~400 3~400μ ステンレス金網
エレメント材質にステンレス金網をご希望の場合モデルコード先頭に「 S - 」を付記して下さい。



■仕様
接続口径・接続方法・通気量表 (10μ PVFシート)
② 機種
➂ シリーズ番号		 接続口径 通気量
（L/min）		 圧力損失
（kPa）		 図面及びカタログ
Rねじ
MSA-60N 1/2 60 1 図面(pdf)/ CAD(dxf) カタログ(pdf)

総合図(pdf)

取扱説明書(pdf)
MSA-100N 3/4 100 図面(pdf)/ CAD(dxf)
MSA-250N 3/4 250 図面(pdf)/ CAD(dxf)
MSA-650N 1 650 図面(pdf)/ CAD(dxf)
MSA-1500N 2 1500 図面(pdf)/ CAD(dxf)
